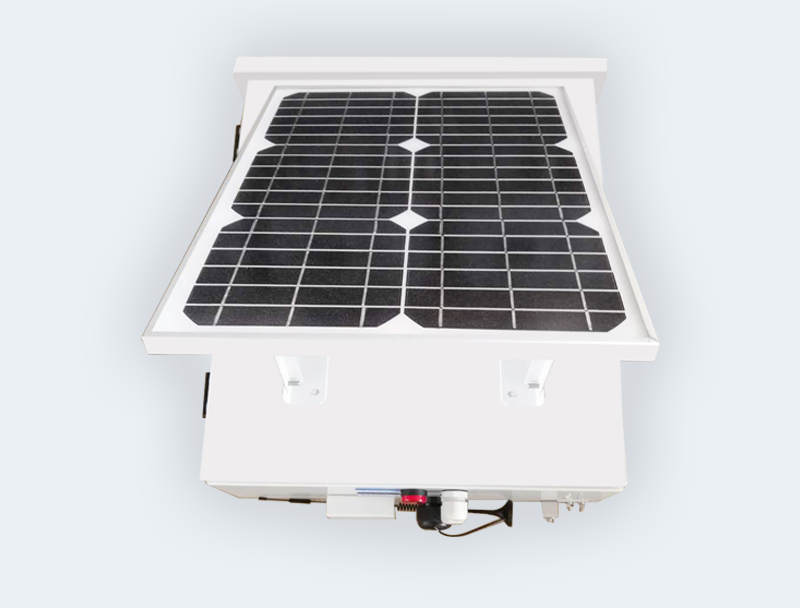

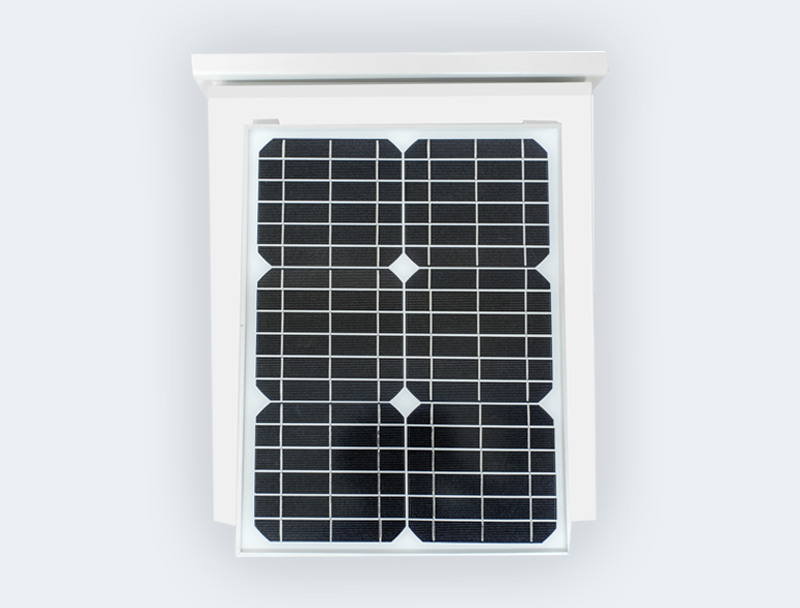

HMED-O1(太阳能取电式式)
HMED-O2(外部供电式)
1、检测准确:8000欧姆及以下高阻接地故障检测准确 2、适用多种电网:适用中性点不接地、经消弧线圈接地电缆网、架空线路及混合配电网3、安装简便快捷:只需取样三相CT电流,可不停电安装,不需PT等辅助设备4、安装形式灵活
在不同的电容电流的工况下准确检测电缆弧光接地故障;
在中性点不接地及经消弧线圈接地系统中,在系统电流10A时,准确检测8000欧姆高阻接地故障;
在中性点不接地及消弧线圈接地系统中,在系统电流65A及100A时,检测高到12000欧姆的高阻单相接地故障;
在不同工况下的高阻接地故障,准确实现故障选段定位;
故障信息“零延时”上传后台主站,加快故障隔离速度;
测量环境变化的时候,参数不需要调节,使用方便简单。
小电流接地故障难以检测的原因:
小电流接地系统具有供电可靠性高,故障时对设备冲击小的特点,在中国配电网中应用广泛。但配电网单相接地故障十分频繁,影响系统的安全运行,导致设备损坏,同时直接影响供电可靠性。
而小电流接地系统又以中性点不接地或经消弧线圈接地为主,其接地电流十分微弱(≤10A),传统的小电流接地检测装置难以检测,故被称为“世界难题”
带故障运行2小时已经不适应现在配电网安全稳定运行的要求。
算法单一,需要较多数据采样判断,准确率低,误判率相对较高,依赖通讯且滞后性明显
采用分界开关须与用户进线开关、变电站出线保护进行配合,否则容易造成越级跳闸,引起事故责任纠纷
人工拉路在进一步查找接地故障段时需要逐段线路停电,造成非故障线路短时停电。
目前的选线装置,效率低,效果不佳,需要投入的设备多
“2小时运行+接地选线”原则优化为,在躲过瞬时接地故障后,快速就近隔离故障,即“选段跳闸”。

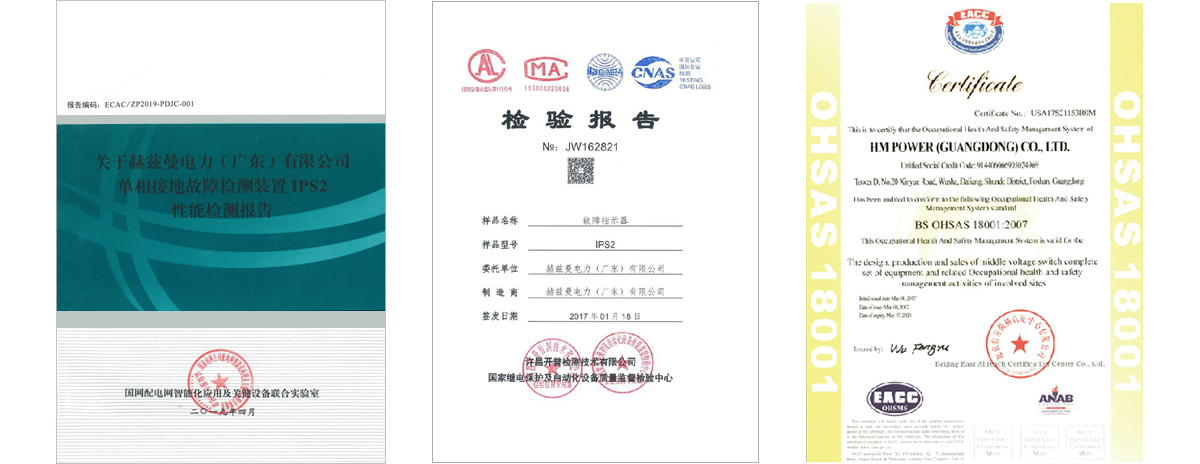

赫兹曼小电流接地系统单相接地故障检测解决方案通过国家“开普实验室”验证试验
标志着该技术破解了“小电流接地系统单相接地故障检测世界难题”
“简单手段”“实用性”技术方案!
“接地故障处理将是重大变革”!
该技术入编《配电网单相接地故障选线、定位实用技术(2017版)选型推荐技术》
