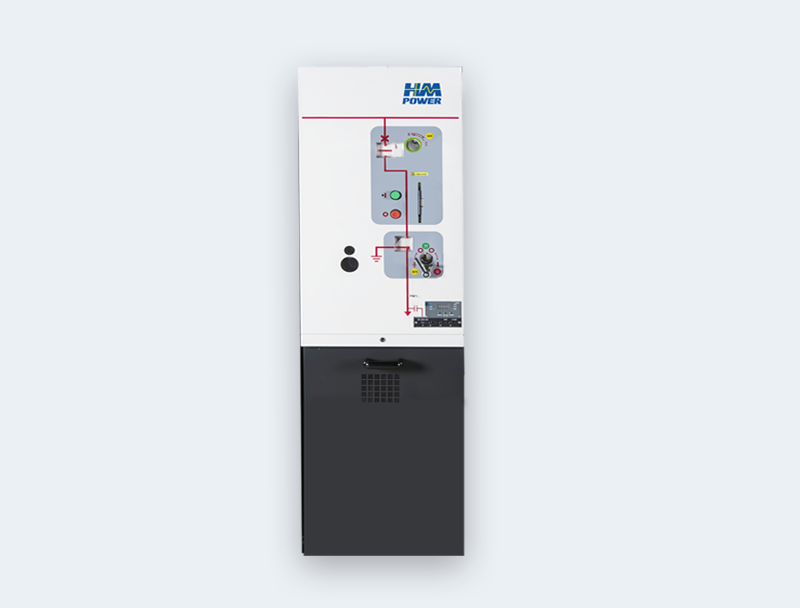

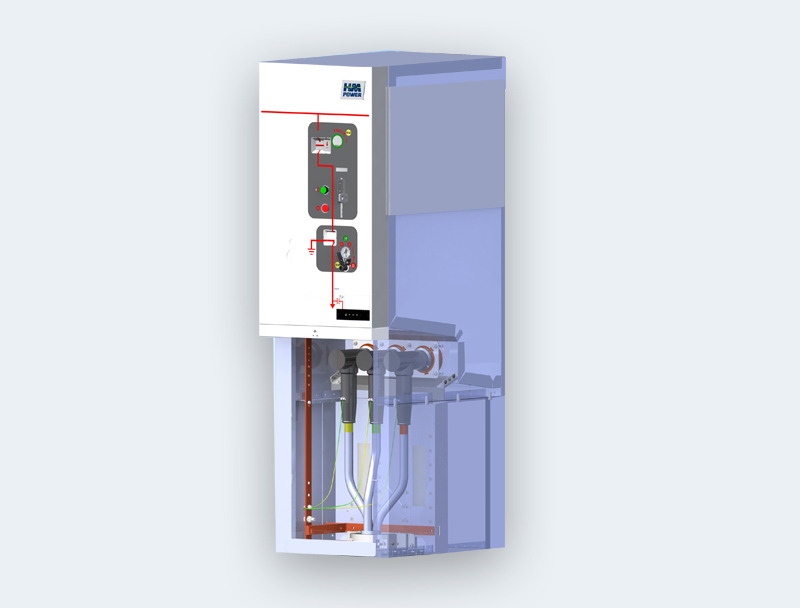

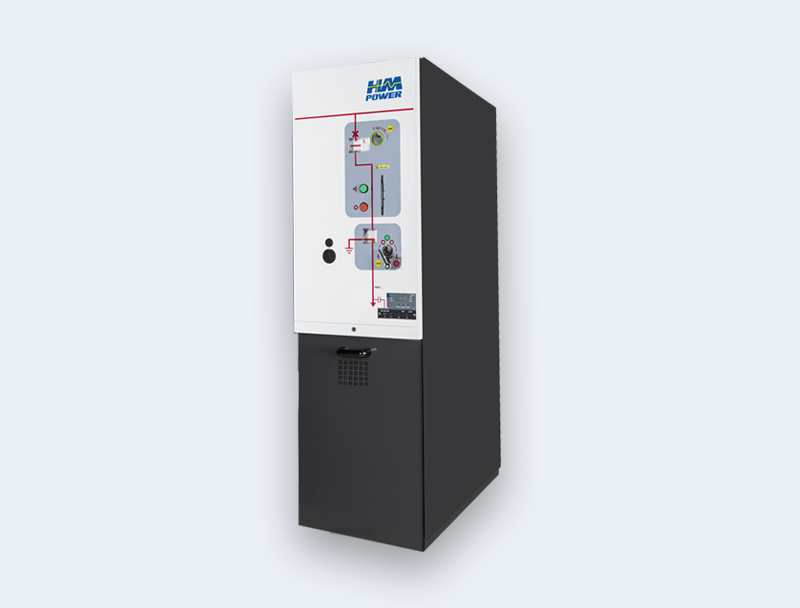

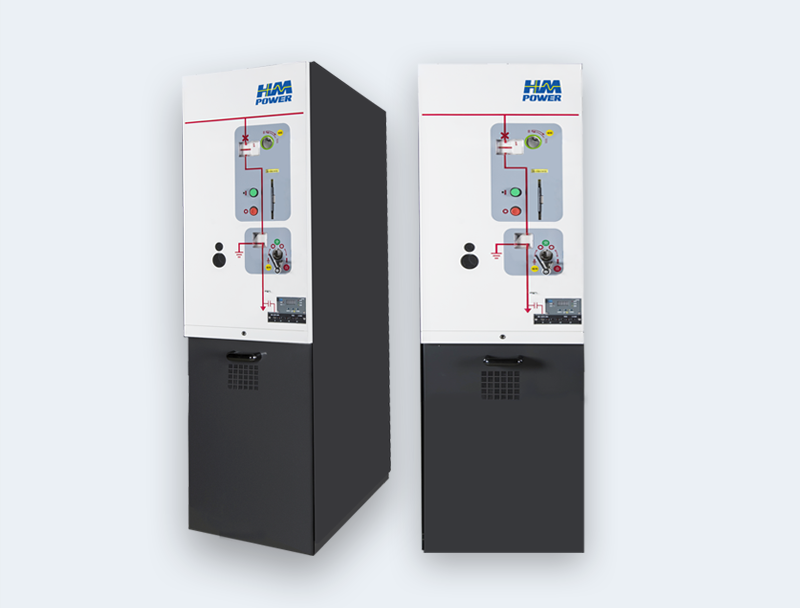

10kV常压密封空气绝缘开关柜/环网柜(单回路)

XGN99(SR)-12/630-20/25-B
绝缘介质:空气绝缘
压力类型:常压密封
尺寸:460*770*1620
安装方式:可靠墙安装

运行参数

额定电压:Ur 12kV
频率:fr 50HZ
额定电流:Ir 630A
短时耐受电流:Ik 25kA

在线咨询相关资料文件下载

应用场合

1、电厂、变电站的发配电系统。 2、汽车制造、钢铁、石油化工和矿山的工业领域。3、邮电、银行、码头机场等基础设施。4、高层建筑、超级市场、智能大厦等商业建筑和住宅。

产品优势

  • 空气绝缘:气体不经任何处理,通过改进加工工艺,以及选用高等级材料,优化电场的方式,满足小型化的需求
  • 常压密封:无泄漏风险,保证良好的绝缘性能
  • 小型化:体积是KYN的1/5,与常规带压力型体积相当,节省空间
  • 简洁的操作机构:结构简单,稳定,机械寿命可达10000次
  • 标准化扩展方式:现场安装方便,减少停电时间




应用运行
01

强大的载流能力

最高可带约1.1万kW的负载,稳定运行

02

强大的接地关合能力

通过63kA,5次的接地开关短路关合能力试验

03

断路器级设备

短时耐受电流25kA 4s

04

源头设计,防止生锈

钣金选用覆铝锌板,螺丝全部采用达克罗处理
或不锈钢螺丝,防止生锈

05

操作简单方便

模拟图简单直观,高压开关柜操作方便,带防误操作功能

06

一体式壳体

采用整体折弯技术,保证开关柜整体的刚性,
避免因拼接导致柜体变形


荣誉证书

赫兹曼荣誉证书



相关资料下载

赫兹曼新型高可靠中压开关柜简介                  赫兹曼重大项目业绩画册                  小电流封面



传统开关柜有如下几个特征:
小电流接地系统单相接地故障


            1.固体绝缘柜:采用环氧树脂浇注的形式将每相固封,缺点是:随着运行时间的推移绝缘材质的绝缘强度会降低,一旦发生击穿不会自动修复
            2.带压力型开关柜:带压力型开关柜体积可以做到很小,缺点是:机构/仪表与柜体的连接处有气体泄漏的风险,从而降低绝缘性能,存在放电的可能
            3.KYN28柜:市面上使用很广泛的一款开关柜,缺点是:维护行产品,需要定期维护,且占地面积大,单台最小占地面积1.2㎡
            4.HXGN柜:体积小、重量轻,缺点是:多见于负荷开关型,无法开断短路电流
现阶段的配电系统对10kV高压开关柜的使用要求:


1

              更精良

坚强网架、精良设备,以配电自动化为手段,2025年达到世界一流水平

2

             免维护

通过采用高质量免维护型产品,降低人力成本,及维护设备成本,提升设备使用率

3

              体积小

适用多种场合,节省空间,创造更多的土地利用价值

4

            更智能

主站可监控高压开关柜状态,进行遥控合分闸。设备可自主判断故障并将信息上传主站



荣誉证书

开关柜证书



使用环境


一般使用条件

最高温度 +40℃(24小时内平均值≤35℃)

最低温度-25℃

海拔高度≤2000m

日平均相对湿度≤95%

月平均相对湿度≤90%

特殊使用条件

如果设备在特殊、恶劣的环境下运行,请向我们咨询。
