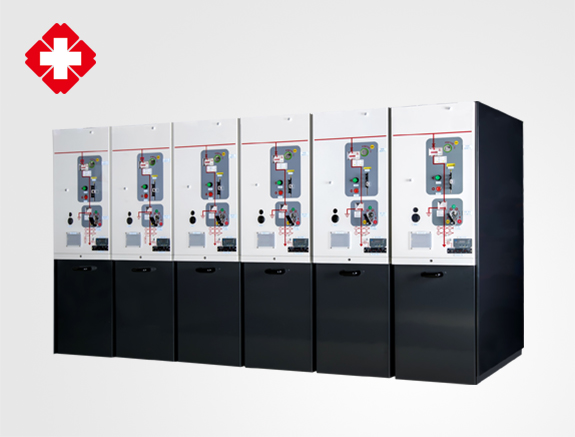

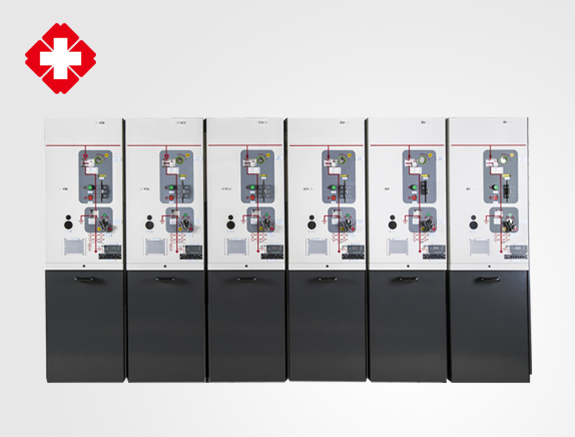

医疗项目10kV高压配电解决方案

关键词:常压密封、多供电方式、免维护、寿命40年

参数

额定电压Ur 12kV频率fr 50HZ额定电流Ir 630A 短时耐受电流Ik20kA/25kA 短路关合能力 63kA 5次

在线咨询安装说明文件下载

应用场合

1、电厂、变电站的发配电系统。 2、钢铁、石油化工、矿山等工业。3、邮电、银行、码头、地铁、机场、充电桩等基础设施。4、医院、学校、酒店、企业等单位。5、高层建筑、超级市场、智能大厦等商业建筑和住宅。6、移动电源车等应急设备。

应用案例

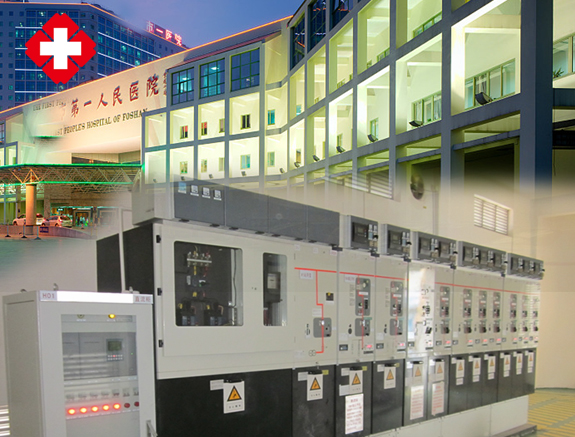

医疗项目10kV高压配电解决方案



  •  三工位隔离/接地开关,状态可视
  • 紧凑型断路器模块
  • 小型化,体积与SF6充气柜相当
  • SCR理念设计的操作机构:简洁、紧凑、可靠
  • 标准化扩展方式,左右均可便捷扩展


质量优势

用我们的产品有什么好处:

零泄漏——常压设计,杜绝泄漏的风险

安装灵活——单回路开关柜最小可以是宽:385mm,高:1620mm,实际尺寸可以根据现场情况对开关柜进行二次设计;

多种供电形式——可采用双电源供电,也可以使用光纤差动保护的“零停电”方案

适应环境——40年设计寿命,足以应对各种严苛的工作环境

售后优势

为什么我们可以做到:

创新的常压空气型结构,使得内外压力平衡

自主研发柜型,可以根据实际使用情况对开关柜尺寸进行定制

自主隔离故障区域,合上备用电源,保证供电的可靠性,并向主站发送相关信息

产品按照40年设计寿命开发,部分部件采用精加工,镀银处理,产品经过多种环境下的耐久性测试,确保设备的稳定运行

开关柜755x395

  • 3大创新
  • 4大优势
3大创新、4大优势

具有自愈能力的空气绝缘结构,杜绝六氟化硫(SF6)充气带压力容易泄露的风险,是配电网建设改造“坚强网架”的“精良装备”;

创新的常压空气绝缘密封箱体,将运行环境中的尘埃,污秽,潮湿空气隔离,确保产品绝缘体系在寿命周期内稳定有效;

创新的高可靠分离式断路器/三工位开关操作机构,独立前置安装于密封箱体外,参照40年使用年限进行设计,达到10000次的机械寿命性。


紧凑小型免维护产品,节省珍贵用地:体积是KYN 的1/5,占地是1/4,可靠墙安装减少操作空间,经济效益与社会效益卓著;

低碳、绿色环保:在可预见的使用寿命周期内免征碳关税,减少后续的环境污染处理,回收,废气处理的昂贵费用;

长寿命、免维护型产品:分相隔离设计,无相间短路爆炸的危险。满足国网现代配电网“全寿命周期管理”40年寿命使用要求;

智能、构建配网自动化:一、二次技术真正融合的产品,可就地隔离故障,减少停电,构成线路故障的隔离与快速恢复供电的方案,提高供电可靠性。



使用环境


一般使用条件

最高温度 +40℃(24小时内平均值≤35℃)

最低温度-25℃

海拔高度≤2000m

日平均相对湿度≤95%

月平均相对湿度≤90%

特殊使用条件

如果设备在特殊、恶劣的环境下运行,请向我们咨询。
