超高层建筑项目10kV高压配电解决方案

关键词:常压空气绝缘、宽度385mm、寿命40年、 入选超高层典型设计案例

参数

额定电压Ur 12kV额定电流Ir 630A短时耐受电流Ik 25kA短路关合能力 63kA 5次

在线咨询安装说明文件下载

应用场合

1、电厂、变电站的发配电系统。 2、汽车制造、钢铁、石油化工和矿山的工业领域。3、邮电、银行、码头机场等基础设施。4、高层建筑、超级市场、智能大厦等商业建筑和住宅。

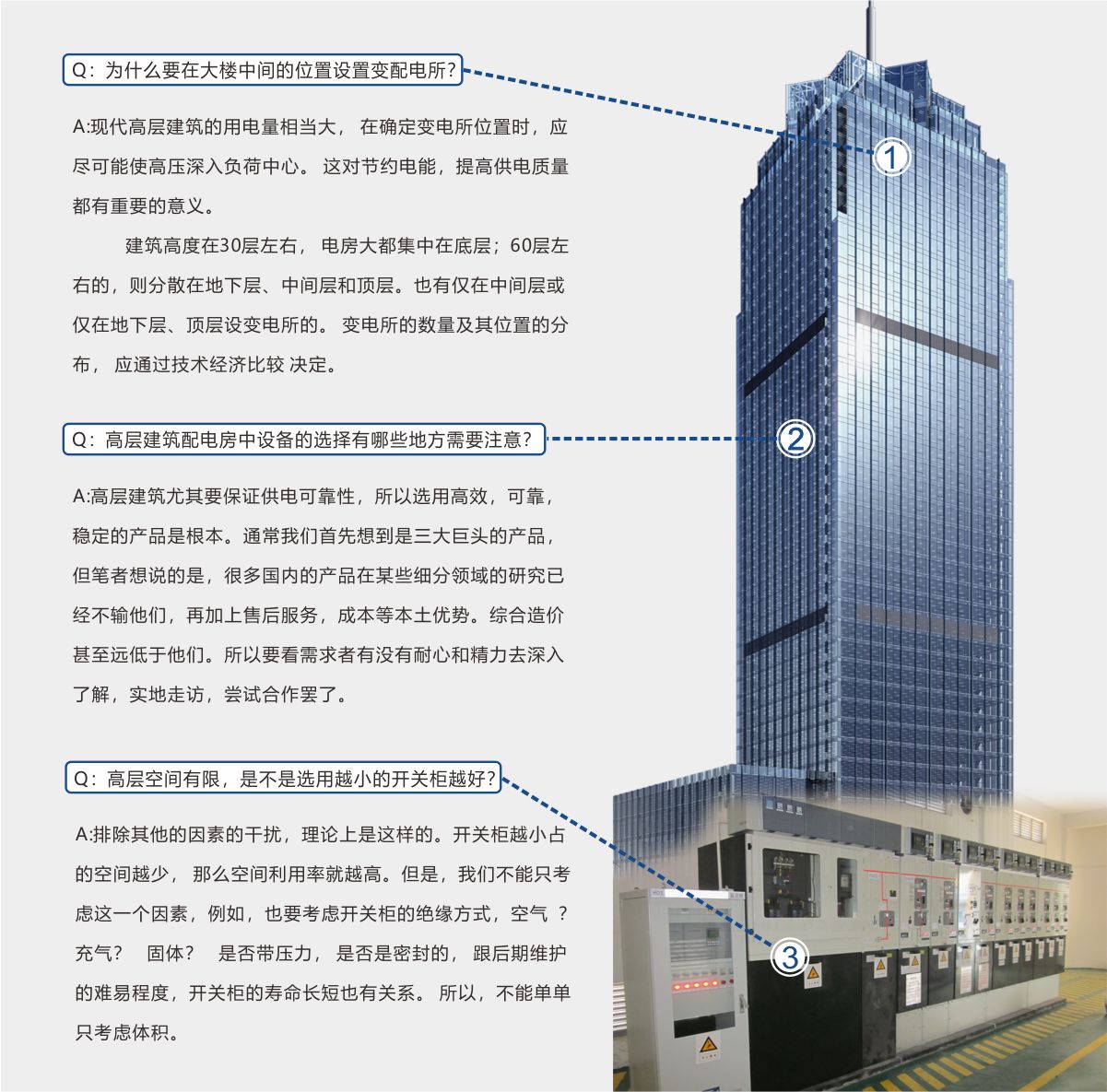

与超高层建筑有关的三连问?

超高层建筑4


超高层的组合图3-530x335

用我们的产品有什么好处:

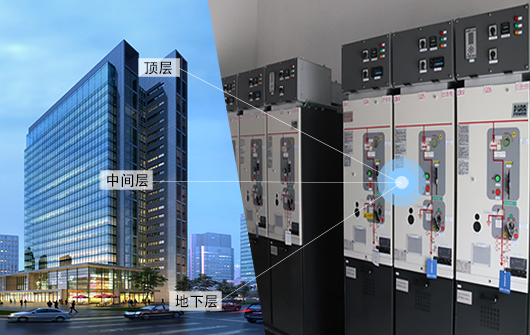

安装灵活——可放置在地下层、中间层、顶层,位置不受限

节省珍贵用地——配电房综合造价下降50%以上

节省人力成本——免维护型产品,减少劳动力

供电稳定——“负载零停电”系统方案可就地隔离故障,线路故障快速隔离与恢复供电,极大减少停电时间。

超高层的组合图530x335

为什么我们可以做到:

中瑞技术团队联合开发的常压空气型产品,单回路最小尺寸385mm,方便搬运

体积是KYN的1/5,可靠墙放置,大大减少占地面积

产品按照40年设计寿命开发,部分部件采用精加工,镀银处理,产品经过多种环境下的耐久性测试,确保设备的稳定运行

产品入选14D801《超高层建筑电气设计与安装》的典型设计案例,详见第112~119页

开关柜755x395

3大创新、4大优势

具有自愈能力的空气绝缘结构,杜绝六氟化硫(SF6)充气带压力容易泄露的风险,是配电网建设改造“坚强网架”的“精良装备”;

创新的常压空气绝缘密封箱体,将运行环境中的尘埃,污秽,潮湿空气隔离,确保产品绝缘体系在寿命周期内稳定有效;

创新的高可靠分离式断路器/三工位开关操作机构,独立前置安装于密封箱体外,参照40年使用年限进行设计,达到10000次的机械寿命性。


紧凑小型免维护产品,节省珍贵用地:体积是KYN 的1/5,占地是1/4,可靠墙安装减少操作空间,经济效益与社会效益卓著;

低碳、绿色环保:在可预见的使用寿命周期内免征碳关税,减少后续的环境污染处理,回收,废气处理的昂贵费用;

长寿命、免维护型产品:分相隔离设计,无相间短路爆炸的危险。满足国网现代配电网“全寿命周期管理”40年寿命使用要求;

智能、构建配网自动化:一、二次技术真正融合的产品,可就地隔离故障,减少停电,构成线路故障的隔离与快速恢复供电的方案,提高供电可靠性。



使用环境


一般使用条件

最高温度 +40℃(24小时内平均值≤35℃)

最低温度-25℃

海拔高度≤2000m

日平均相对湿度≤95%

月平均相对湿度≤90%

特殊使用条件

如果设备在特殊、恶劣的环境下运行,请向我们咨询。
