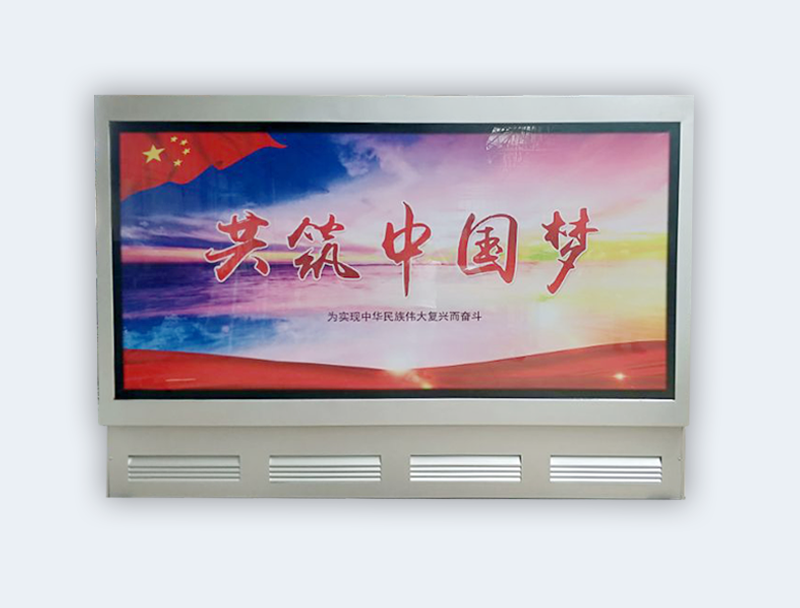

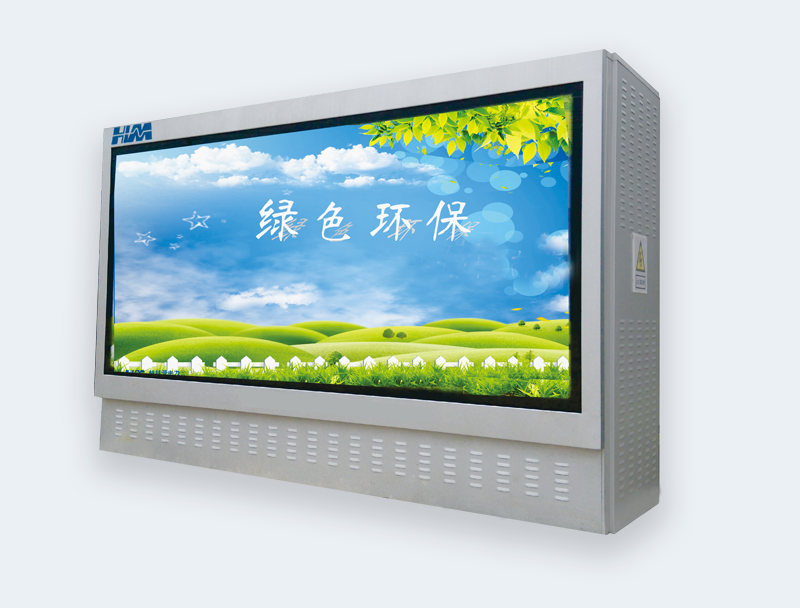

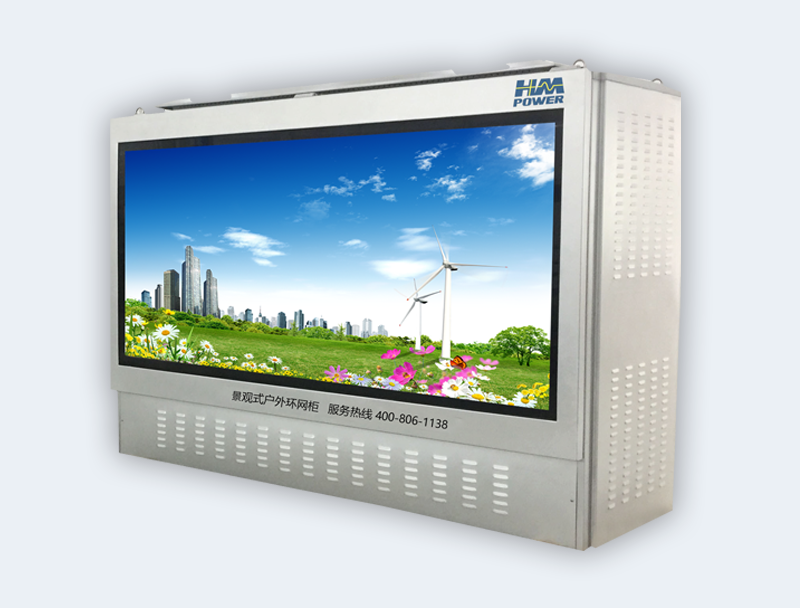

灯箱式户外开关箱

SRW-12/630-20/25
绝缘介质:空气绝缘
压力类型:常压密封
防护等级:IP33
安装方式:户外安装

运行参数

额定电压:Ur 12kV
频率:fr 50HZ
额定电流:Ir 630A
短时耐受电流:Ik 25kA

在线咨询相关资料文件下载

应用场合

1、电厂、变电站的发配电系统。 2、汽车制造、钢铁、石油化工和矿山的工业领域。3、邮电、银行、码头机场等基础设施。4、高层建筑、超级市场、智能大厦等商业建筑和住宅。

产品优势

  • 空气绝缘:气体不经任何处理,通过改进加工工艺,以及选用高等级材料,优化电场的方式,满足小型化的需求
  • 常压密封:无泄漏风险,保证良好的绝缘性能
  • 拥有全范围断路器功能的紧凑小型化景观式开闭所,使用占地少,节省珍贵用地,有极大的经济效益和社会效益
  • 简洁的操作机构:结构简单,稳定,机械寿命可达10000次
  • 标准化扩展方式:现场安装方便,减少停电时间




应用运行
01

强大的载流能力

最高可带约1.1万kW的负载,稳定运行

02

强大的接地关合能力

通过63kA,5次的接地开关短路关合能力试验

03

断路器级设备

短时耐受电流25kA 4s

04

源头设计,防止生锈

钣金选用覆铝锌板,螺丝全部采用达克罗处理
或不锈钢螺丝,防止生锈

05

操作简单方便

模拟图简单直观,高压开关柜操作方便,带防误操作功能

06

一体式壳体

采用整体折弯技术,保证开关柜整体的刚性,
避免因拼接导致柜体变形












景观式开关柜有如下几个特征:

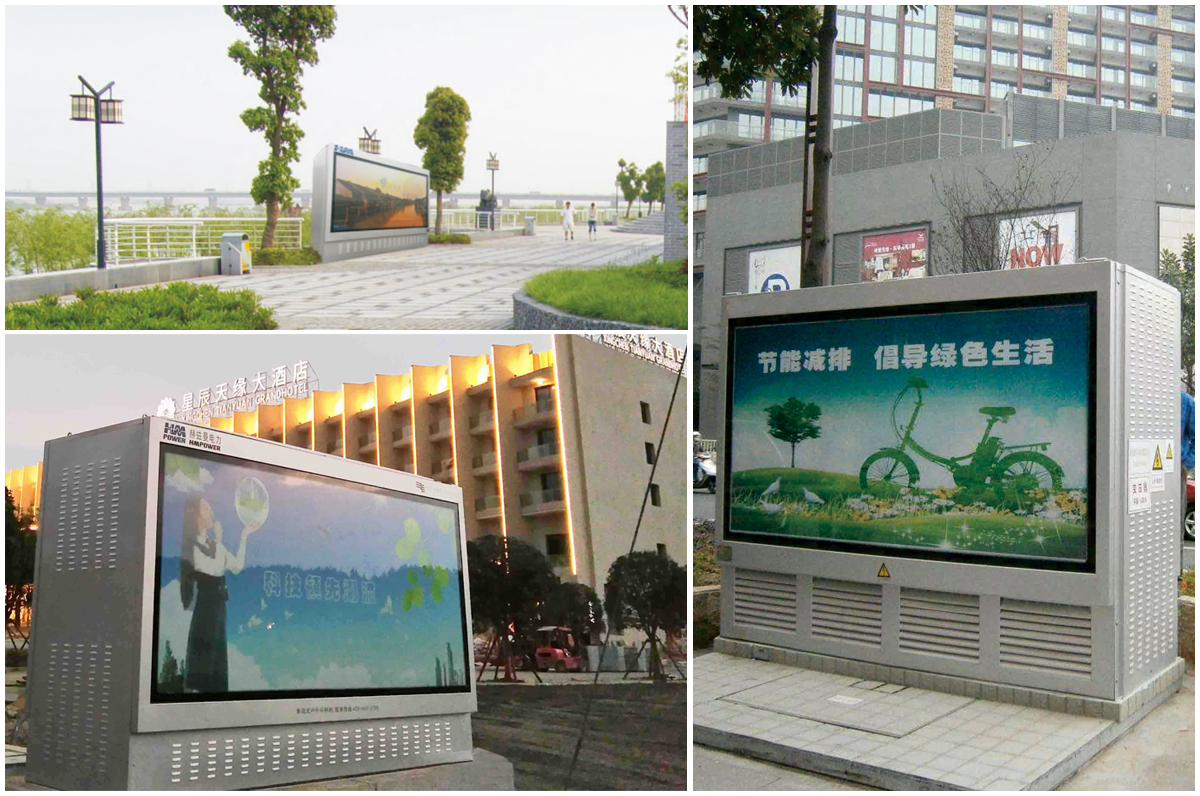

景观式配图


1.全范围断路器功能,紧凑小型化的新技术产品,使用占地少,节省珍贵用地,有极大的经济效益。
 2.不采用SF6温室气体和熔断器保护,运行无能耗,是节能减排的低碳产品,符合社会绿色环保发展要求
 3.配置专用智能组件,可实现故障就地隔离,快速恢复供电,大提高供电可靠性,符合配电网自动化和智能电网的发展要求。
  4.固定式和常压空气绝缘结构,代表技术发展方向,是免维护长寿命的产品。                                                                                                                                                     5.可作为多媒体发布平台,能产生巨大的广告收益,极具增值潜力;
现阶段的配电系统对10kV高压开关柜的使用要求:


1

              更精良

坚强网架、精良设备,以配电自动化为手段,2025年达到世界一流水平

2

             免维护

通过采用高质量免维护型产品,降低人力成本,及维护设备成本,提升设备使用率

3

              体积小

适用多种场合,节省空间,创造更多的土地利用价值

4

            更智能

主站可监控高压开关柜状态,进行遥控合分闸。设备可自主判断故障并将信息上传主站


荣誉证书

开关柜证书



使用环境


一般使用条件

最高温度 +40℃(24小时内平均值≤35℃)

最低温度-25℃

海拔高度≤2000m

日平均相对湿度≤95%

月平均相对湿度≤90%

特殊使用条件

如果设备在特殊、恶劣的环境下运行,请向我们咨询。
