小电流接地选线装置2019-09-27 赫兹曼电力 阅读(-收藏

配电系统中发生机率最大的故障是单相接地故障。所以实现配电自动化的一个重要的研究课题,便是如何准确地检测并尽快消除单相接地故障。我国6~35kV电网大多数采用中性点不直接接地方式:中性点经消弧线圈接地、经大电阻接地和不接地方式。在发生单相接地时,这种运行方式的接地电流往往比负荷电流小得多,而且故障点处的电弧通常能够自行熄灭,因此这样的系统常称为小电流接地系统。


小电流接地选线装置


在小电流接地电网中发生单相接地故障时,故障点电位为大地的电位,非故障相导线对地电压升高为原来的√3倍,三相线电压仍三相对称,不影响对用户的正常供电,而且故障电流又较小,因此单相接地保护只动作于信号,允许电网继续运行1~2h,这在一定程度上保证了供电的连续性。


但随着城市配电网的高速发展,配网结构越来越复杂,电缆线路占供电线路总长度的比例逐年上升,使得配网的电容电流数值大幅度增加。加之小电流接地系统的配电线路不设避雷线,而且离地高度低、耐受过电压的能力低、网络拓扑结构和周围环境较为复杂,因而经常发生故障,其中单相接地占配电网故障的80%以上。


虽然单相接地不会造成供电中断,带单相接地故障长时间运行就易使健康相绝缘薄弱处发生对地击穿,造成两相接地短路故障,弧光接地还会引起全系统过电压,进而损坏设备,破坏系统连续运行。所以及时地确定故障点并排除故障便显得非常重要。


小电流接地选线装置

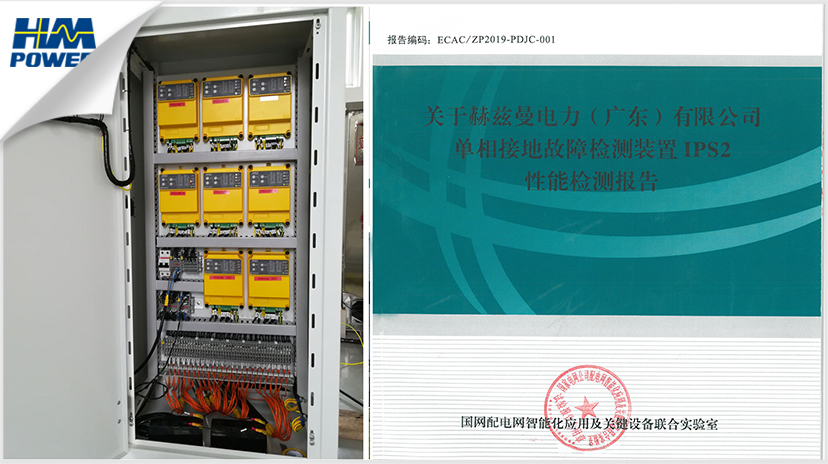

2019年4月,赫兹曼电力高精度小电流接地保护装置在国网辽宁朝阳供电公司66千伏西郊变成功投入运行。当发生10千伏系统接地故障时,小电流接地保护装置将故障选线信息发送至调度端,调度人员可以此为依据进行遥控拉路。小电流接地保护装置是泛在电力物联网建设的关键节点。赫兹曼电力“相不对称”小电流接地保护装置在辽宁公司试点成功、接地故障检测率达到100%。


欢迎点击右侧在线客服了解更多赫兹曼电力“相不对称”小电流接地保护装置相关参数,或者拨打客服热线:400-806-1138,赫兹曼电力强大的国际化运营团队、经验丰富的专家团队、以及专业优秀的售后团队热情为您服务!
