近期,应用于66千伏西郊变10kV线路的赫兹曼电力“相不对称”IPS小电流接地故障检测装置屡次建功,自4月底投运以来,已先后5次成功检测单相小电流接地故障,动作准确率达100%;


第1次动作报告

5月19日及5月20日,西郊变发生10kV母线接地告警,IPS接地选线装置上送故障信号。调度下令遥控拉开10kV高科线开关后接地故障消失;合上10kV高科线开关后接地故障再次发生。经处理,20日11时53分,西郊变10kV母线接地故障消除。


故障原因分析

经巡线发现10kV高科线16号杆A相避雷器接线端子断裂,引线脱落,造成线路A相接地。为减少负荷损失,降低停电影响,高科线停电选线正确后送出,由带电抢修班带电处理将接地故障点及时消除。


第2及第3次动作报告

5月30日,西郊变发生10kV母线接地告警,IPS接地选线装置上送10kV西大营线及10kV市干线的接地故障信号。10kV西大营与10kV市干线两处接地故障的发生时间仅相差270ms。

分析其故障波形,得知西大营线、市干线上均存在接地点。考虑西大营线、市干线同时接地且未跳闸,说明接地相别一致。拉开西大营线后,市干线接地电流增大,发展为相间故障继而跳闸。

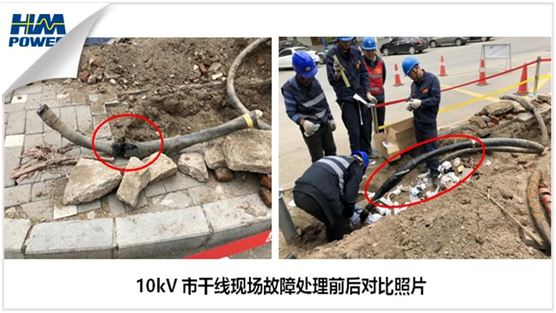

故障点照片

小电流故障检测装置

经检查两起故障均为中间接头故障。


第4次动作报告

西郊变10千伏Ⅱ母线的西新线发生A相弧光接地故障,IPS选线正确。配电调度员拉开西新线出口断路器,接地信号消失,再次合闸送电后,发展成相间故障,速断保护跳闸。隔离故障后,10:15分恢复送电。

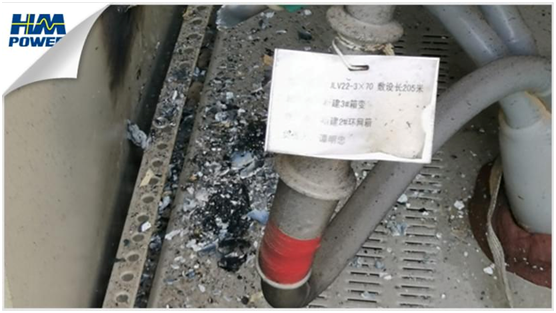

故障点照片

小电流故障检测装置


故障原因分析

箱变进线柜A相电缆终端头对箱体放电。


第5次动作分析报告

2019年7月11日,10千伏西哨线发生导线对树枝放电接地故障,IPS动作正确。


故障原因分析

柳树树梢距离导线太近,在风力作用下,导线对树放电,三相导线下方的树梢均有不同程度烧痕。故障连续发生2次,第1次持续1.67秒,第2次持续约10秒。

故障类型是导线对树放电,简称:树闪。故障性质为电弧放电。根据资料记载:树闪接地故障的过渡电阻在数千欧姆到上百千欧之间,故障初始时刻一般大于3千欧姆。


自4月底投运以来的两个多月内,西郊变电站IPS小电流接地保护装置能准确检测架空线接地、电缆中间接头击穿、弧光接地、及高阻接地等故障,表现出高可靠、高灵敏的特点。


目前,IPS小电流接地保护装置已在北京北辛安馈线自动化、辽宁朝阳66kV西郊变接地检测、海南三亚配电自动化系统等多个项目中投运。该技术适用于中性点经小电阻接地系统、中性点不接地系统、经消弧线圈接地系统、以及电缆网、架空线路及混合配电系统。


欢迎点击右侧在线客服了解更多赫兹曼电力IPS“相不对称”小电流接地故障检测装置相关参数,或者拨打客服热线:400-806-1138,赫兹曼电力强大的国际化运营团队、经验丰富的专家团队、以及专业优秀的售后团队热情为您服务!
