如何从根源上提高开关柜操作机构的耐腐蚀特性,请看......2019-03-28 赫兹曼电力 阅读(-收藏

日本企业家稻盛和夫曾经因为自家研发的产品不符合脑海中的想象而跟团队的人闹翻了。作为世界500强京瓷和第二电子的创始人,他在《活法》中写到,不走老路,就是走进成功的秘诀。


稻盛和夫坚持,好的产品仅仅满足客户的要求是不够的,只有把脑海中的完美想象做出来,才能达到最好效果。


SR-12空气绝缘开关柜在研发初期,为了能让操作机构满足性能要求的同时拥有更高耐腐蚀性和更长寿命,瑞典研发团队摒弃传统机构的设计理念,汇聚专家们三十多年的研发经验,原创设计出基于SCR理念下的新型操作机构。


开关柜操作机构


开关柜操作机构

SCR操作机构

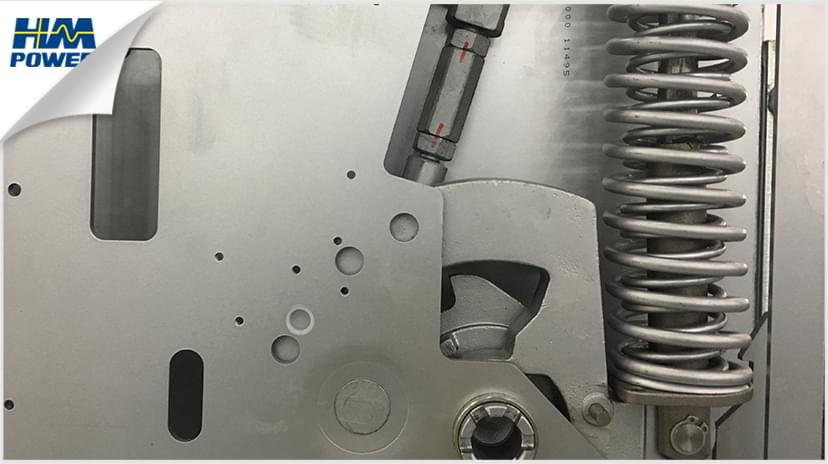

SCR操作机构以特制的精密铸造件替代复杂繁多的组装件,简洁新颖的设计使得操作机构的一体化程度更高,各核心部件之间紧密联动,协调一致,强化了机构稳定性和机械寿命。


对比目前市面上的传统弹簧操作机构,传统机构结构复杂,轴、销部位多、焊接点多,普遍采用薄钣金+焊接的加工方式。SCR操作机构部分参数


特点:降低整体成本。但是焊接点过多会存在焊接质量不稳定、焊接点容易发生晶间腐蚀和应力腐蚀等问题。


电网公司在十八项反事故措施中明确要求,每年需检查并记录操作机构的轴、销、弹簧的外观是否良好。


相较于传统操作机构,SCR操作机构通过精巧的结构设计,在减少零部件的同时,也摒弃了传统的焊接方式,核心结构采用成本更昂贵的精密铸造钢件,再通过CNC数控加工,以保证零部件的精度和一致性。


开关柜操作机构

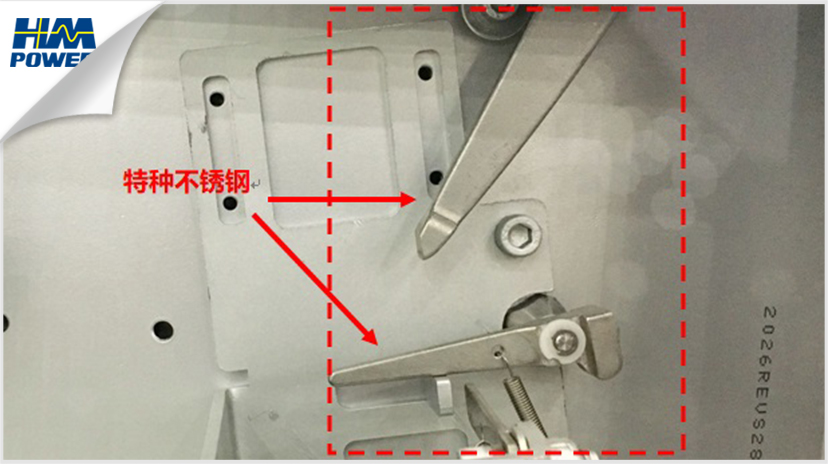

为了加强机构的耐腐蚀性能,机构的转动部位和关键部位均采用特种不锈钢零件+改性工程塑料。


开关柜操作机构


开关柜操作机构

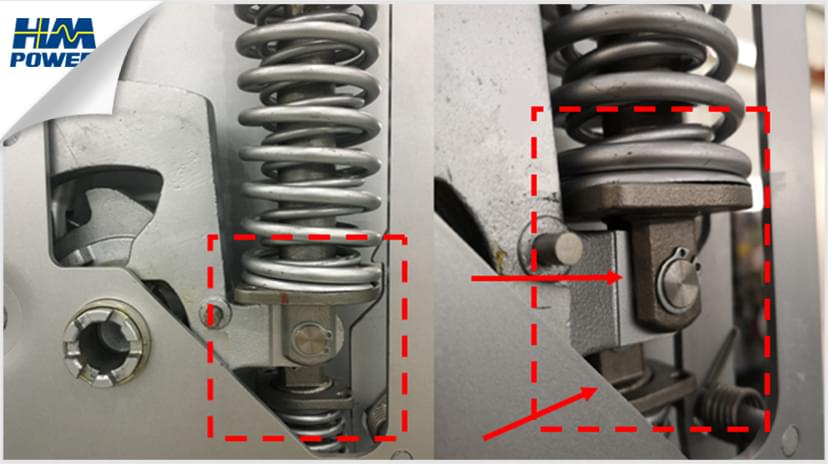

保证了机械强度、加工性能、防腐性能和最终的机构整体性能,即使在长时间的腐蚀环境下,机构也能灵活自如地转动。

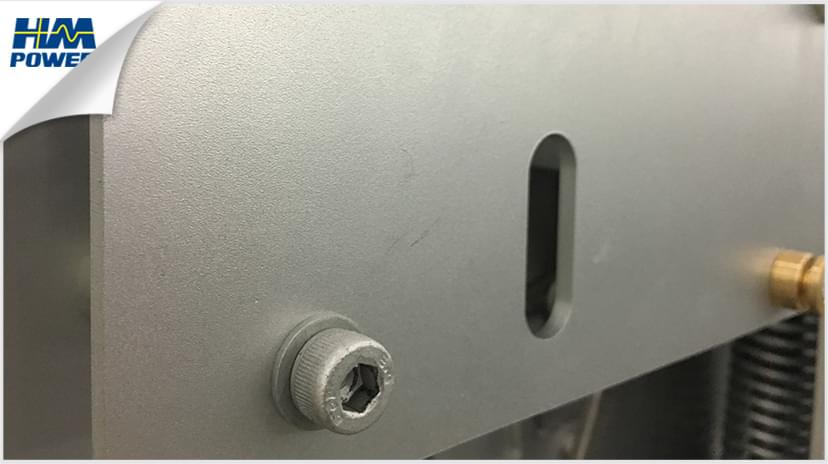

针对高盐高湿的特殊环境时,还可以采取DACROMET(达克罗)表面处理技术。


开关柜操作机构


达克罗膜层的厚度为4-8μm时,其防锈效果能达到传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上。


采用达克罗工艺处理的标准件、管接件,经耐盐雾试验测试,1200h以上未出现红锈。


综上所述,SCR设计理念为XGN99(SR-12)操作机构的耐腐蚀性、高环境适应性奠定了基础,精简了核心部件数量,再通过CNC精加工强化了核心部件质量,结合特殊材质和达克罗工艺,最后呈现出高颜值、高品质、高可靠的新型操作机构。
