架空线路如何安装小电流选线装置2019-10-17 赫兹曼电力 阅读(-收藏

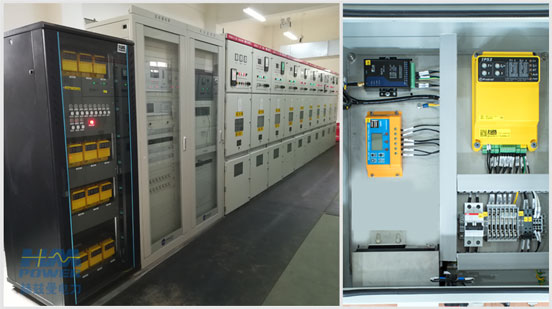

小电流选线全称小电流接地选线装置,简称小电流。是一种电力行业使用的保护设备。该设备适用于3KV-66KV中性点不接地或中性点经电阻、消弧线圈接地系统的单相接地选线,用于电力系统的变电站、发电厂、水电站及化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统,能够指示出发生单相接地故障的线路。


安装小电流选线装置


在电力系统中,把中性点不接地或经消弧线圈、电阻接地的系统叫小电流接地系统,在小电流接地系统中最常见的故障是单相接地。小电流接地系统发生单项接地故障时,凡是对地有电容的线路都将有零序电流通过,但由于零序电流较小,又有很大的分散性,选择接地线路有一定困难;若系统中有消弧线圈,困难更大。


单相接地时接地电流较小,按电力系统安全运行规程的规定,发生单相接地故障后可继续运行1至2小时,但此时系统非故障相对地电压升高为线电压,若不及时处理,极易发展成两相短路使故障扩大,弧光接地还会引起全系统过电压。


通过小电流接地选线装置,可以准确找出接地线路告警。


下面介绍赫兹曼电力的架空线路如何安装小电流选线装置


安装小电流选线装置

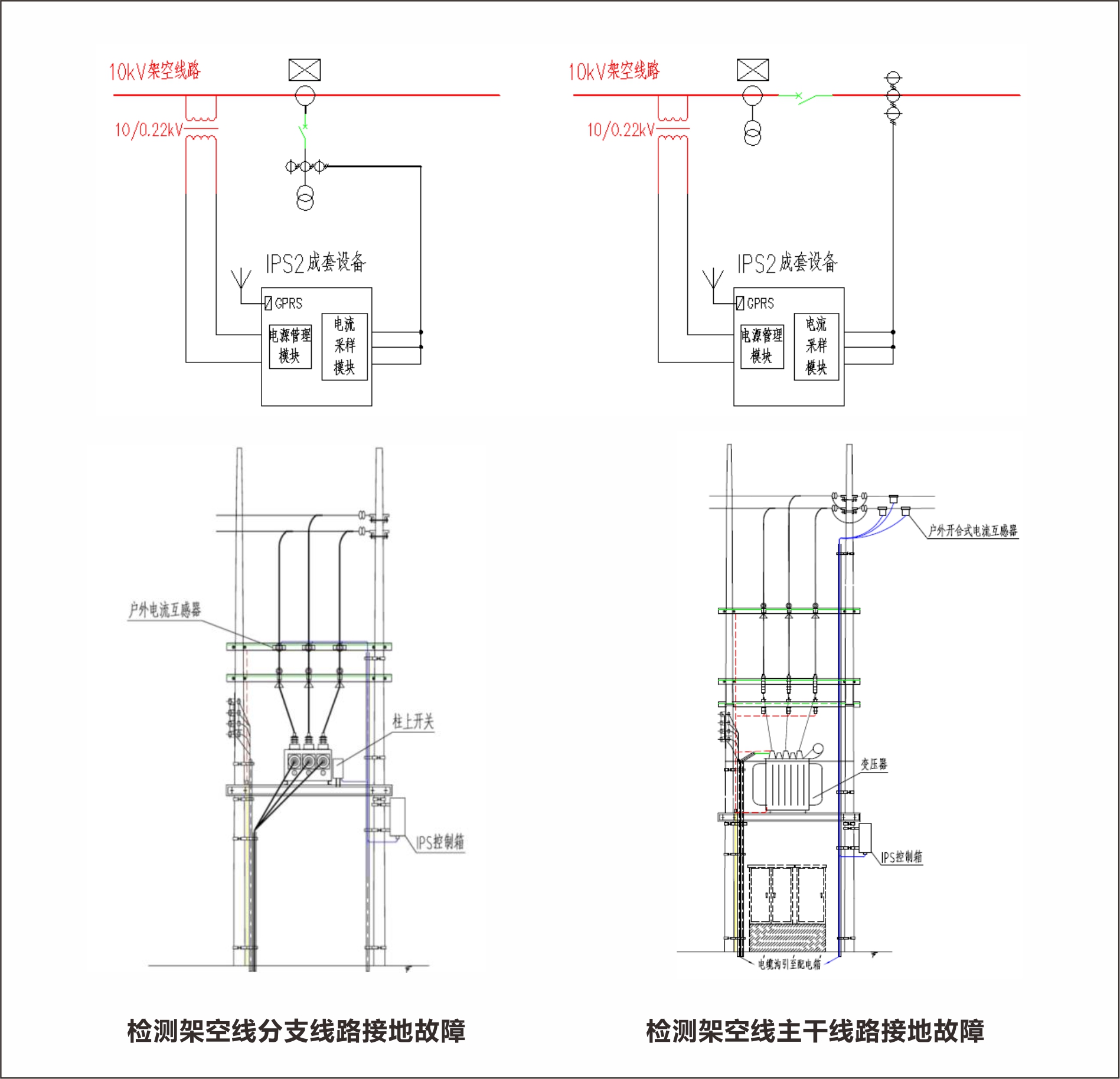

架空线型(HMED-O系列) 适用于架空线路带有断路器/负荷开关的架空线路上,需要接入交流220V电源以及三相电流采样信号。当发生故障后,高亮LED告警灯发出告警信号,可同时控制柱上断路器跳闸隔离故障,也可选装GPRS无线通讯设备,上传故障信息到后台主站,通知运维人员。


安装小电流选线装置

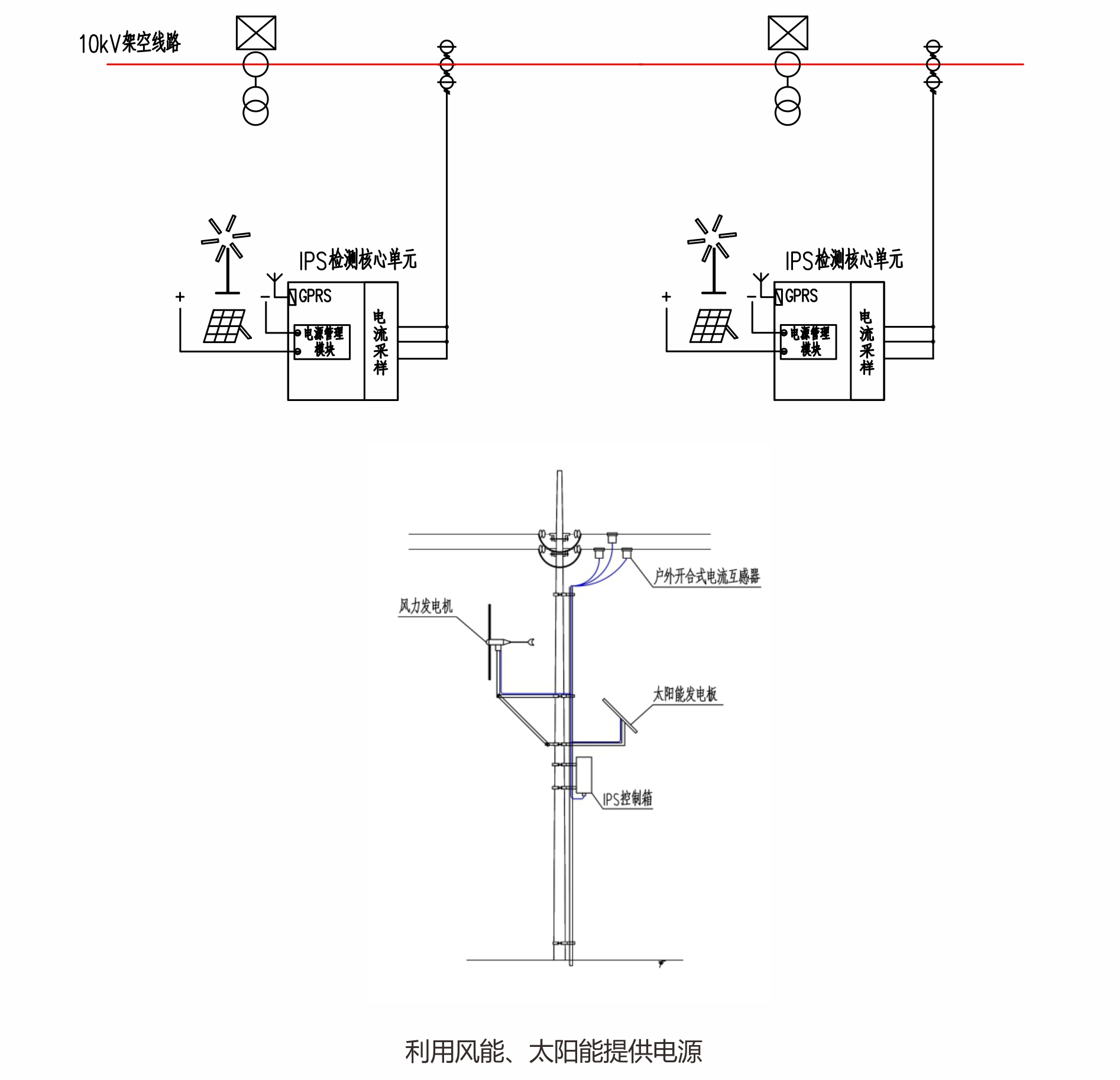

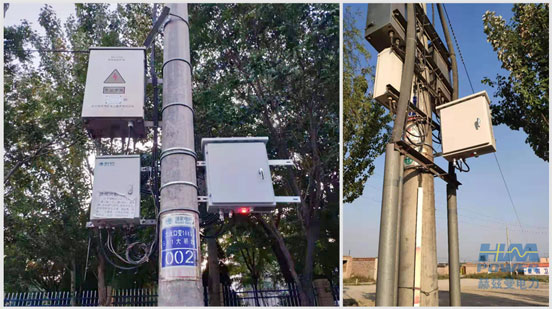

架空线型(HMED-O系列) 适用于架空线路无断路器/负荷开关的架空线路上,采用太阳能/风能取电,需要三相电流采样信号。当发生故障后,高亮LED告警灯发出告警信号,可同时选装GPRS无线通讯设备,上传故障信息到后台主站,通知运维人员。


安装小电流选线装置


欢迎点击右侧在线客服了解更多赫兹曼电力“相不对称”PAM小电流接地故障检测装置相关参数,您还可以拨打客服热线:400-806-1138,赫兹曼电力强大的国际化运营团队、经验丰富的专家团队、以及专业优秀的售后团队热情为您服务!
