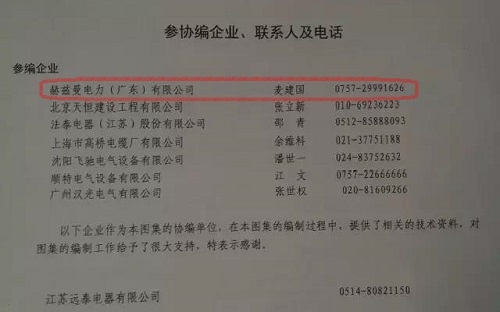

近日，由“鸟巢水立方”电气总工程师李炳华老师主编，赫兹曼电力参编的国家标准图集《超高层建筑电气设计与安装》14D801喜获全国优秀工程设计行业标准设计奖！

随着中国经济的高速发展，各大城市纷纷建起地标式超高层建筑。超高层建筑的用电负荷较大，用电设备功能较复杂。因此，建筑电气设计也比普通的高层建筑电气设计更复杂，供电可靠性要求更高。美国是超高层建筑的发源地，上世纪初在纽约、芝加哥等地建成了许多被称为“摩天大楼”的超高层建筑，超高层技术日臻完善，超高层建筑理念日渐成熟，并逐渐推广到其他国家。我国超高层建筑得以快速发展，北京京城大厦、京广大厦等超高层建筑为超高层建筑的发展积累了宝贵经验。近年来，随着建筑行业的日新月异，超高层建筑在国内蓬勃发展，北京的CBD（中央商务区）的国贸三期高度超过300m，上海陆家嘴的金茂大厦、环球金融中心建筑高度超过400m，正在建设中的上海中心和平安国际金融中心总高度超过600m。目前，我国在建的超高层建筑超过200栋，超高层建筑技术逐渐成熟，市场比较稳定，权威的国家级标准图需求旺盛。

本套图集综合了近年来设计的超高层建筑，并对超高层建筑电气相关专项课题进行了研究，系统、全面的提出了超高层建筑电气设计的要点，对超高层建筑的电气设计有针对性地做出了要求和规定，旨在为设计人员提供参考。

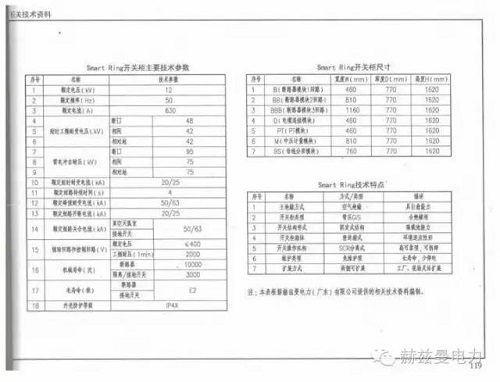

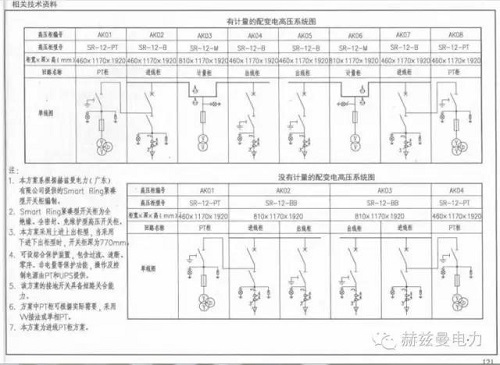

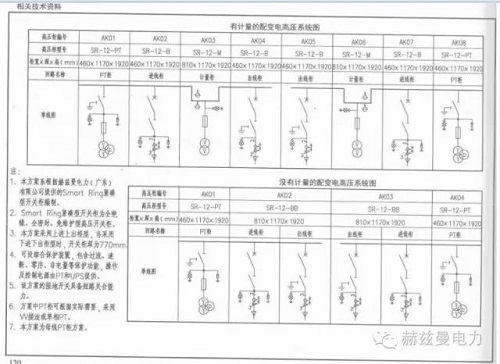

下图为标准采纳赫兹曼电力产品技术方案部：

一、本图集编制过程

本套图集由悉地（北京）国际建筑设计顾问有限公司与中国建筑标准设计研究院有限公司联合编制，历时两年半。（2012.04.-2014.12）

二、编制内容

2.1 供配电系统：包括负荷分级、变压器的内容指标、电源要求、高压主结线简图及逻辑关系、高压系统结构、高压系统要求等内容，并通过工程示例进行说明。

超高层建筑中存在大量一级负荷中的特别重要负荷，在系统设计时，除正常电源外，还需设置自备电源作为应急电源或备用电源使用。

经过调研，建议超高层建筑的变压器容量指标为80-140VA/m，该指标可用于方案阶段的负荷估算。

2.2 配变电所：包括配变电所的设置要求、楼上的配变电所（分配电所一般设置在避难层和设备层）的设置要求、110kV变电所技术参数、10kV/0.4kV -35kV/10kV配电变压器技术参数等。

建议楼上的配电所的三相变压器容量不超过1250kVA，变压器的高度不宜超过2.4m。

不推荐35kV的配电变压器设在楼上的配电所，便于垂直运输和减轻楼面负载。

2.3继电保护及其电气测量：包括主要配变电所和分配变电所高压继电保护和自动装置配置、低压配电保护和自动装置配置、操作电源系统、配电装置测量仪表配置等内容。

2.4自备电源：本图集中的自备电源可用于应急、备用，并提出其设置要求，主要有高压发电机组系统方案、低压发电机组系统方案、高低压发电组混合方案、自启动柴油发电机组启动信号、远置散热器方案等内容，并给出了各种方案的适用条件。

2.5 低压配电及其控制：超高层建筑低压配电方式设有低压上供、下供、上下供等方案；低压系统主结线类型有单母线分段、单母线分段+应急母线、单母线分段+应急母线+备用母线等，供使用者选用。

水系统（如消防泵、生活泵等）考虑长高压方案和临时高压方案，并配有全压启动的消防传输泵控制电路图。

2.6 电缆、电线选择及线路敷设：包括线缆选择原则、线路敷设要求、电缆电线选择示例等内容。

2.7常用设备电气装置

2.8 电气照明

2.9建筑物防雷、接地及安全防护：包括超高层建筑物防雷等级及措施、配变所及抵押柴油发电机组接地、高压柴油发电机组接地、全楼等电位及接地干线系统等内容。

2.10智能化系统：包括信息设施系统、建筑设备管理系统、火灾自动报警系统。建筑设备管理系统、智能化集成系统等内容。

2.11其他：包括电器设备垂直运输、弱电间设备平面布置示意图、安防监控中心布置图、消防控制室布置图，供使用者参考。

…………………………………………………………
