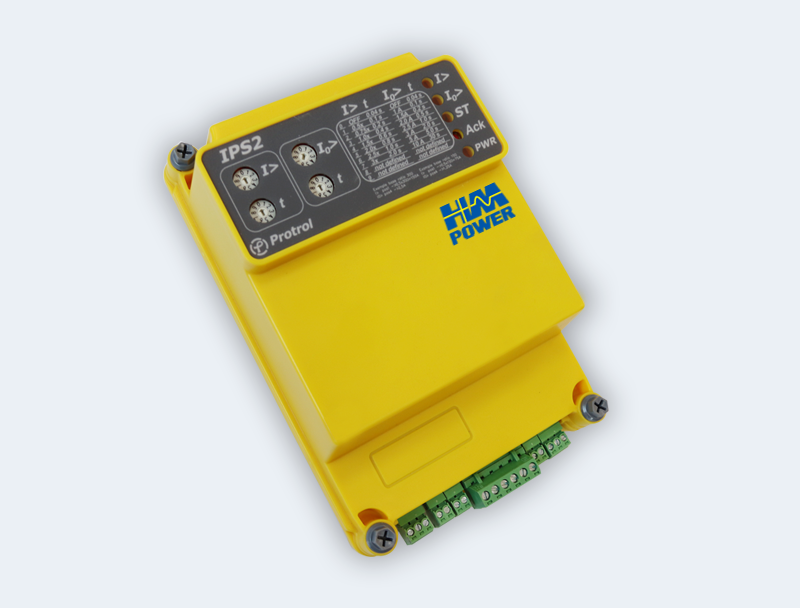

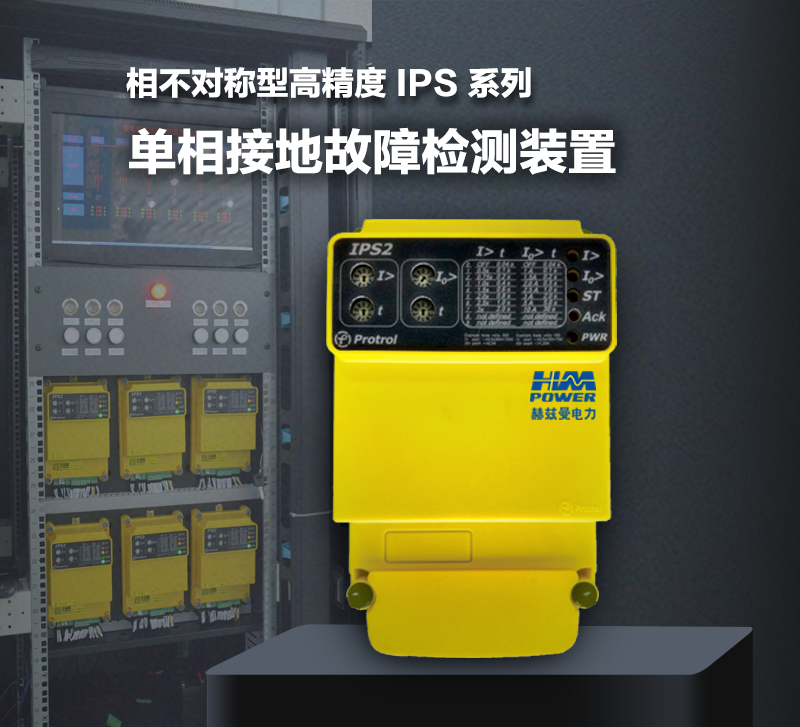

IPS 单相小电流接地故障检测

“小电流接地系统单相接地故障检测世界难题”解题者；应用于10kV中性点不接地系统、经消弧线圈接地系统；内置超级电容，在没有外电的情况下，高强度指示器能够工作24小时以上；

运行参数

• 支持IEC101通讯协议
• 可与主站通过无线通讯
• 装置持续通讯大于15分钟
• 使用寿命25年以上

在线咨询

小电流接地系统单相接地故障容易导致以下情况：

1.如果接地配电线路未停运，可能发生人身触电伤亡事故； 2.会使变电站电压互感器烧毁，导致大面积停电； 3.间歇性弧光接地，造成谐振过电压，导致严重短路事故； 4.破坏区域电网系统稳定，造成更大事故； 5.影响供电可靠性； 6.线路长时间停运，影响供电量； 7.对线损的影响。

带故障运行2小时已不适应配电网安全稳定运行的要求

1.短路故障：很多短路故障是由单相接地故障引起的，单相接地故障的过电压造成相间短路故障。 2.配电线路断线：配电线路断线引起的单相接地故障也会造成人身伤亡事故。 3.人工拉路：人工拉路会造成非故障线路短时停电，在进一步查找接地故障区段时又需要逐段线路停电。 4.选线装置：目前选线装置已经投入数千套，但准确率很低，效果不佳。 5. “2小时运行+接地选线”原则优化为，在躲过瞬时接地故障后，快速就近隔离故障，即“选段跳闸”。

赫兹曼小电流接地系统单相接地故障检测解决方案通过国家“开普实验室”验证试验,标志着该技术破解了“小电流接地系统单相接地故障检测世界难题” “简单手段”“实用性”技术方案！ “接地故障处理将是重大变革”！ 该技术入编《配电网单相接地故障选线、定位实用技术（2017版）选型推荐技术》

产品优势

01无需零序PT，仅需CT检测三相电流

02国际发明，专利算法

03高精度，可检测低至0.5A接地故障电流

04有效检测可达6000欧姆的高阻接地故障、弧光接地故障

05欧洲技术，历10年成熟规模应用

应用运行

* 弧光接地故障，在不同的电容电流的工况下准确检测电缆弧光接地故障；

* 高阻接地故障，在中性点不接地及经消弧线圈接地系统中，在系统电流10A时，准确检测8000欧姆高阻接地故障；

* 单相接地故障，在中性点不接地及消弧线圈接地系统中，在系统电流65A及100A时，检测高到12000欧姆的高阻单相接地故障；

* 故障选段定位，在不同工况下的高阻接地故障，准确实现故障选段定位；

* 故障隔离速度，故障信息“零延时”上传后台主站，加快故障隔离速度；

* 使用方便简单，测量环境变化的时候，参数不需要调节，使用方便简单。

应用领域

电网工程 国防军工 交通运输公共事业 医院学校 工矿企业
