常压密封空气绝缘开关柜 XGN99-12/630-25

常压密封空气绝缘开关柜

常压密封空气绝缘开关柜

产品优势

常压空气绝缘;紧凑小型化;环保免维护;零停电供电可靠性。

参 数

  • 额定电压Ur 12kV
  • 频率fr 50HZ
  • 额定电流Ir 630A
  • 短时耐受电流Ik 20kA
在线咨询
应用场合
1)电厂、变电站的发配电系统。 2)汽车制造、钢铁、石油化工和矿山的工业领域。 3)邮电、银行、码头机场等基础设施。 4)高层建筑、超级市场、智能大厦等商业建筑和住宅。

产品优势

01紧凑型环保断路器开关柜

02SCR理念设计的操作机构:简洁、紧凑、可靠

03三工位隔离/接地开关,状态可视

04标准化扩展方式,左右均可便捷扩展

05小型化,体积与SF6充气柜相当

技 术

* 真空灭弧——结构紧凑,高开断能力

* 常压密封——无泄露风险,免维护,45年设计寿命

* 空气绝缘——低碳环保,无SF6温室气体

效益卓著

* 安装占地面积是传统开关柜的1/4,可降低综合造价50%

* 前瞻性设计,满足未来智能配网的需求,无更换设备的重复投资。

* 易于扩展,扩展费用低,避免不必要的备用回路投入。

3大体系6大优势45年设计寿命

* 采用分相绝缘结构,无相间短路爆炸的危机

* 采用挡板式机械连锁操作设计,杜绝在误操作情况下将操作手柄插入操作孔,满足五防要求,爆炸设备的使用安全

* 配备独有的故障检测系统,不仅可以检测短路电流,而且可以检测非常小的中性点不接地系统和中性点经高阻抗接地系统的单项接地故障电流,提高供电可靠性。

* 配置一体化智能测控组件,可实现测量数字化,控制网络化,状态可视化和信息互动化。

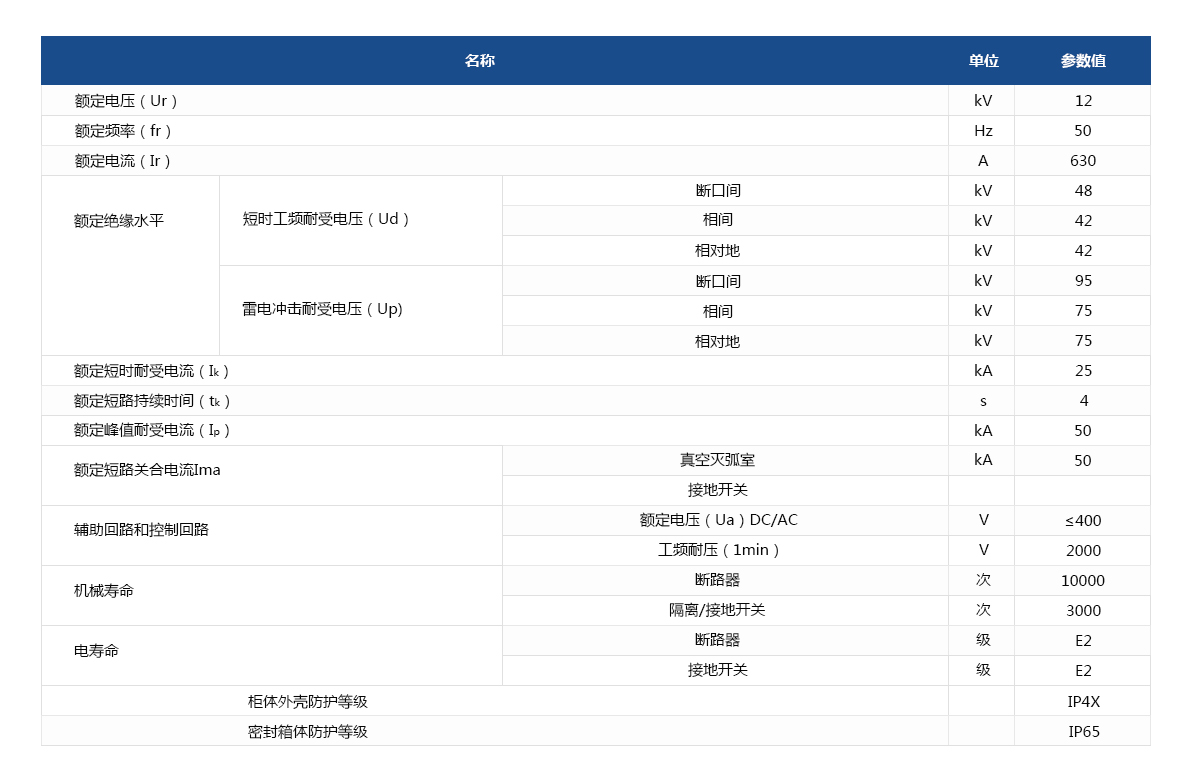

常压密封空气绝缘开关柜XGN99-12/630-25-L 参数图

常压密封空气绝缘开关柜

点击图片查看大图

安装说明

安装

点击图片查看大图

使用环境

一般使用条件

最高温度+40℃(24小时内平均值≤35℃)

最低温度-25℃

海拔高度≤2000m

日平均相对湿度≤95%

月平均相对湿度≤90%

特殊使用条件

如果设备在特殊、恶劣的环境下运行,请向我们咨询。
