雷州东里风电场10kV常压密封空气绝缘开关柜更换|项目案例介绍一

来源:赫兹曼发布日期 2019-10-12返回列表

该项目为风力发电场,地处偏僻,SF6一旦泄露后,就算有应急预案,造成的损失也不可估量。选用常压密封空气绝缘型开关柜,是必要且正确的选择。

项目简介:2019年10月,我司为雷州风电场项目提供10kV常压密封空气绝缘开关柜,替换原有的SF6开关柜

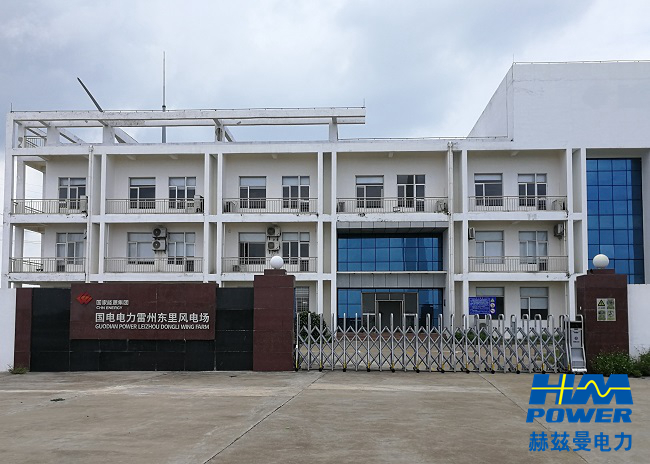

项目背景:雷州东里风电场位于雷州市东里镇,距最近的廉江车站150公里。风电场位于东里镇后葛水产站至寿山岭村东面近海陆地,南北方向长约15km、宽约0.7km,面积约10.41k㎡。该风电场装设33台1500kW风机,于13年7月顺利并网发电。

10kV常压密封空气绝缘开关柜更换

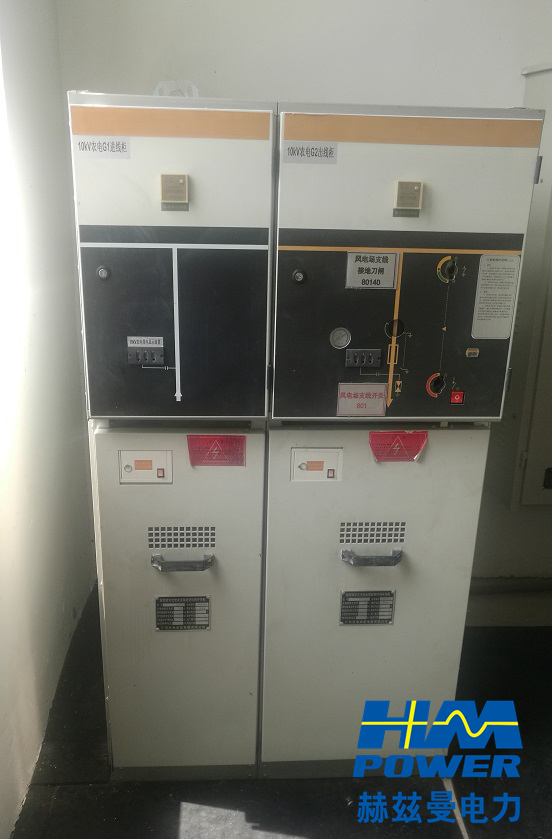

该项目中的10kVSF6环网柜于13年3月投入运行,迄今为止已安全运行6年。然而随着年限的增加,环网柜中的SF6随时有泄漏的可能。又由于风电场地处偏远,维护不方便,为此现场负责人提出整改需求。

10kV常压密封空气绝缘开关柜更换

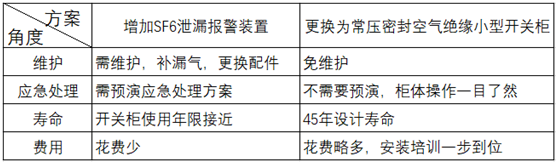

项目方案:广东新能源公司接到该整改需求后,组织专家讨论技术方案。初步拟定两个方案,1、增加SF6泄漏报警装置,定期检查,提高巡检次数。2、更换为常压密封空气绝缘小型开关柜。

经过对比,方案一增加SF6泄漏报警装置后,需要投入更多的精力去维护。且两者花费相差不大的情况下。决定采用第二种方案。

10kV常压密封空气绝缘开关柜更换

实施计划:电气方面:该线路是风电场的备用线路,负载为350kW变压器。开关柜选材方面:虽然该电房地处海边,但由于电房内有变压器和低压柜,所以电房温度较高,且是室内。盐雾对其不会有太大的影响。

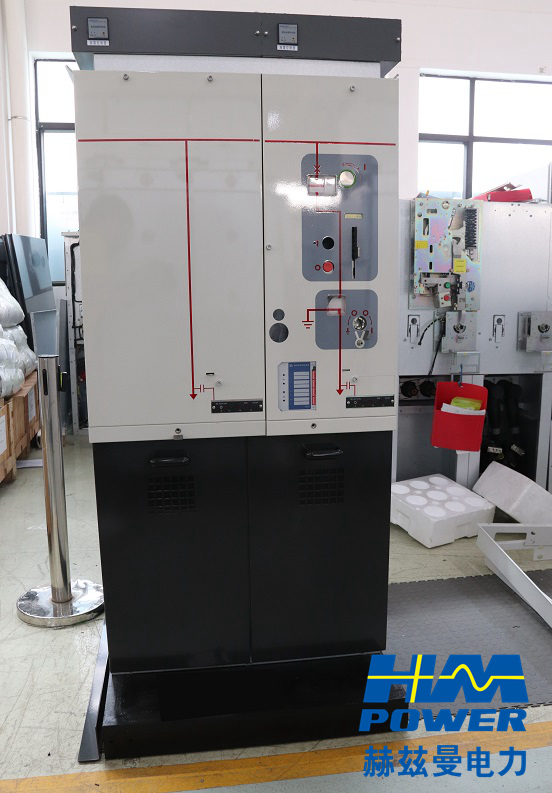

所以我司推荐进线柜采用电缆直通柜,出线柜采用手动带自供电继保的方案(SR-12-DB),柜体采用覆铝锌板,凝露控制器采用三防型。既具性价比,又能满足客户的实际使用需求。

10kV常压密封空气绝缘开关柜更换

完工时间:2019年9月下旬排产,10月中旬安装完成。一共耗时21天

项目总结:该项目为风力发电场,地处偏僻,SF6一旦泄露后,就算有应急预案,造成的损失也不可估量。选用常压密封空气绝缘型开关柜,是必要且正确的选择。

10kV常压密封空气绝缘开关柜更换

10kV常压密封空气绝缘开关柜更换
